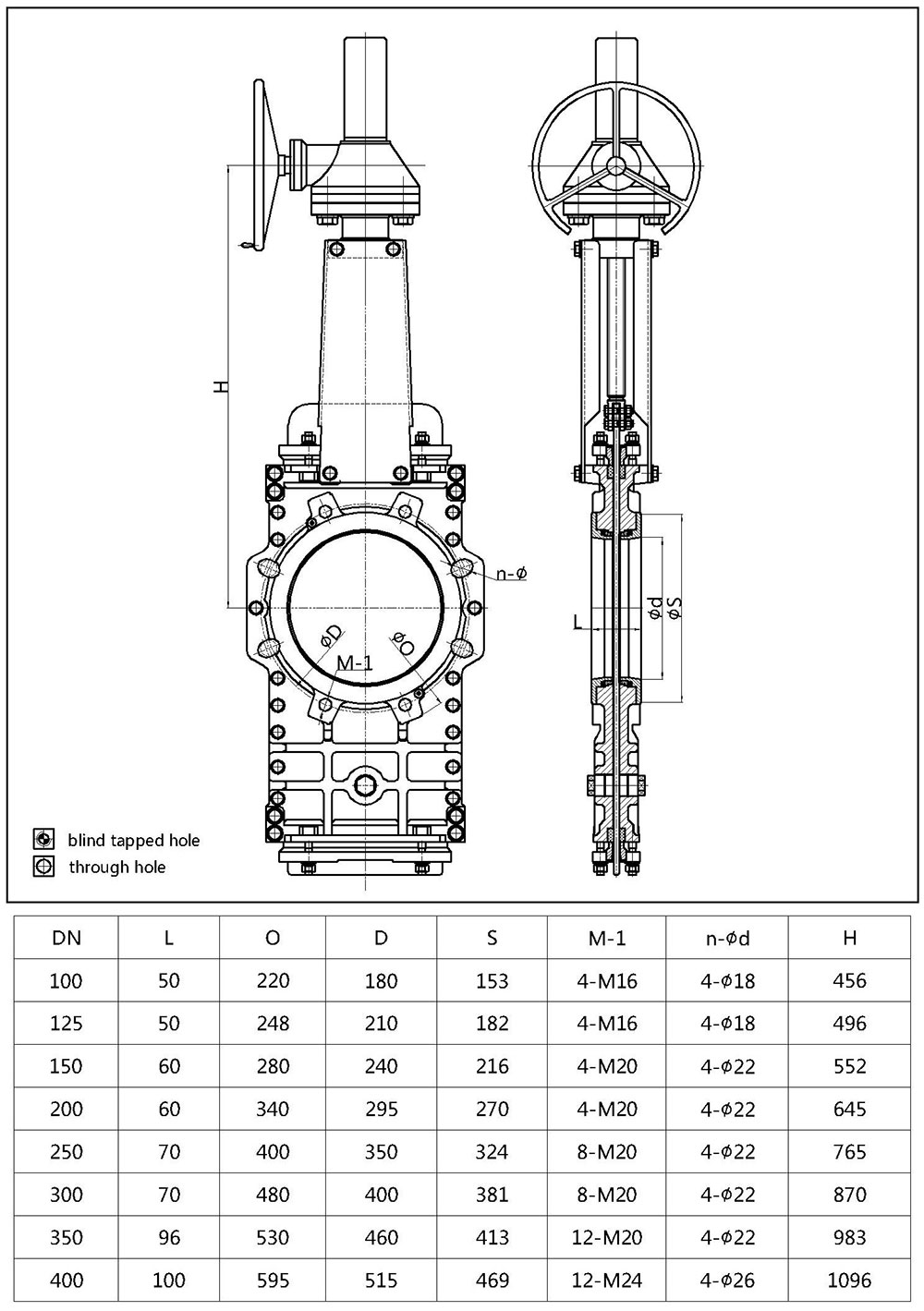

穿透式插板刀闸阀

产品描述：JZC型穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作，阀腔与闸板间隙较小，不会随着闸板移动而把介质停留在阀腔中。

型号：JZC

口径: DN50-600

阀体：WCB、CF8、CF8M

闸板：SS304、SS316、SS316L、SS310、2205、F53、F55,

阀座：EPDM，NBR、PTFE、Viton、金属阀座

填料：四氟、橡胶、石墨、芳纶，高水基

手动驱动方式: 分手轮驱动、伞齿轮驱动、正齿轮驱动，械杆，链轮等

自动驱动方式: 分电动，气动，液压式、电液动

工作压力:

DN 50 - DN 250        10 kg

DN 300 - DN 400       6 kg

DN 450                    5 kg

DN 500 - DN 600       4 kg

法兰连接标准 （根据要求可提供其他法兰标准）:

PN10、PN16、ANSI B16.5 Class 150,、BS “D”&“E”

广泛应用于污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
