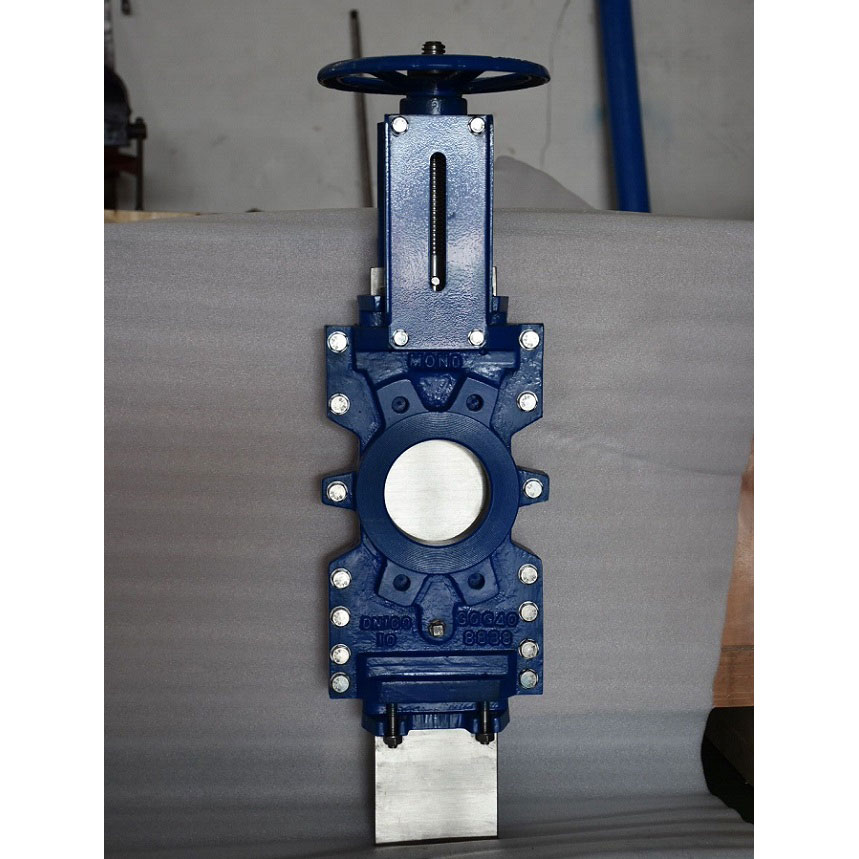

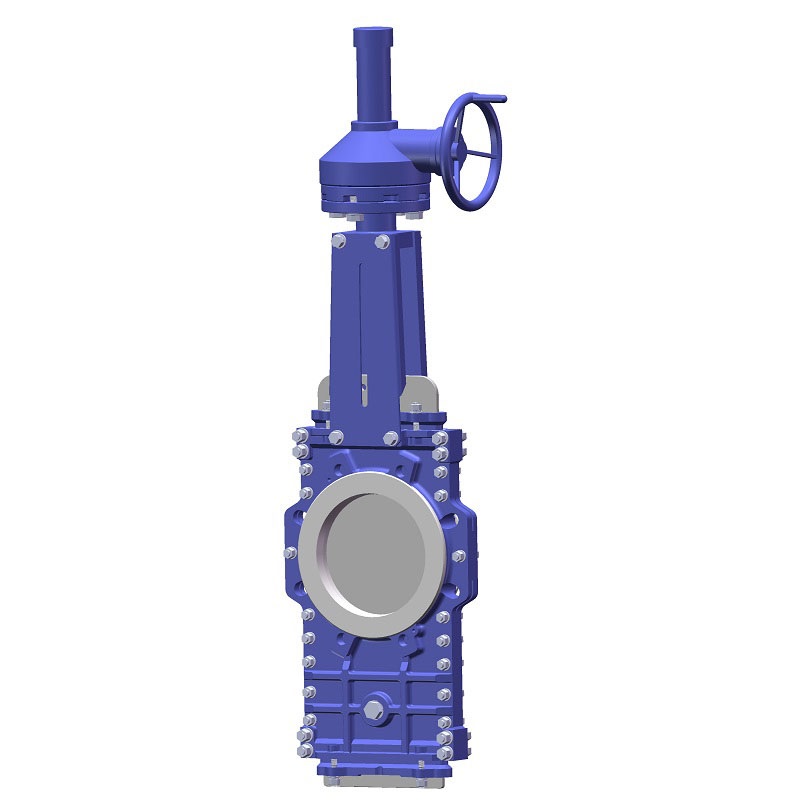

穿透式插板刀闸阀
产品描述:QZC型穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作,阀腔与闸板间隙较小,不会随着闸板移动而把介质停留在阀腔中。
型号:QZC
口径: DN50-600
阀体:WCB、CF8、CF8M
闸板:SS304、SS316、SS316L、SS310、2205、F53、F55
阀座:EPDM,NBR、PTFE、Viton、金属阀座
填料:四氟、橡胶、石墨、芳纶,高水基
手动驱动方式: 分手轮驱动、伞齿轮驱动、正齿轮驱动,械杆,链轮等
自动驱动方式: 分电动,气动,液压式、电液动
工作压力:
DN 50 - DN 250 10 kg
DN 300 - DN 400 6 kg
DN 450 5 kg
DN 500 - DN 600 4 kg
法兰连接标准 (根据要求可提供其他法兰标准):
PN10、PN16、ANSI B16.5 Class 150,、BS “D”&“E”
应用范围:污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
