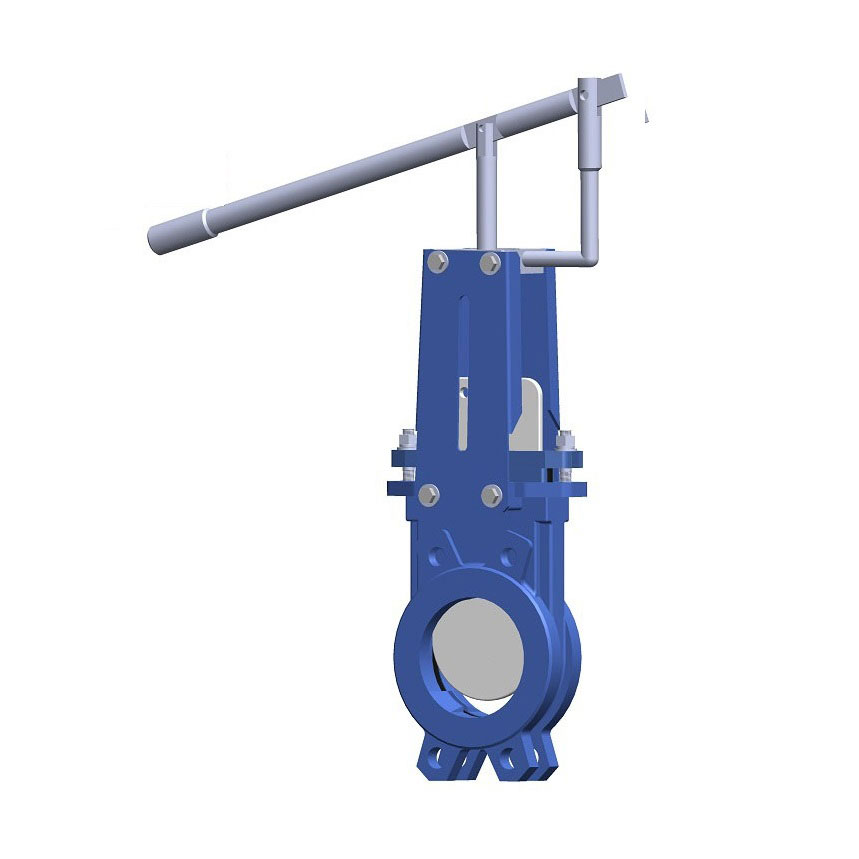

杠杆操作明杆双向密封浆液阀

型号:QZB
材质:GGG40、HT200
适用:污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
咨询电话 15167755669 15888733099
  • 产品说明

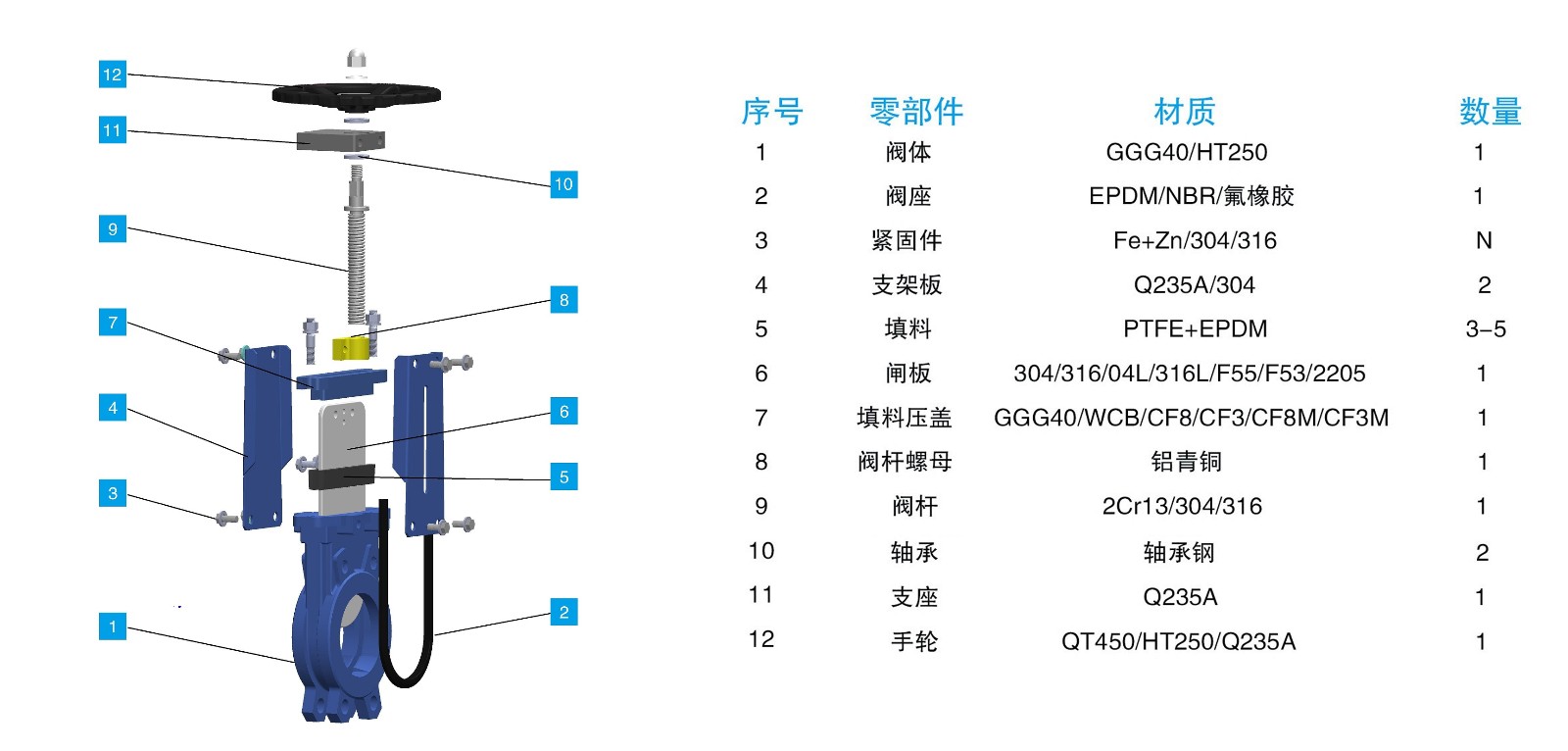

  • 组装图

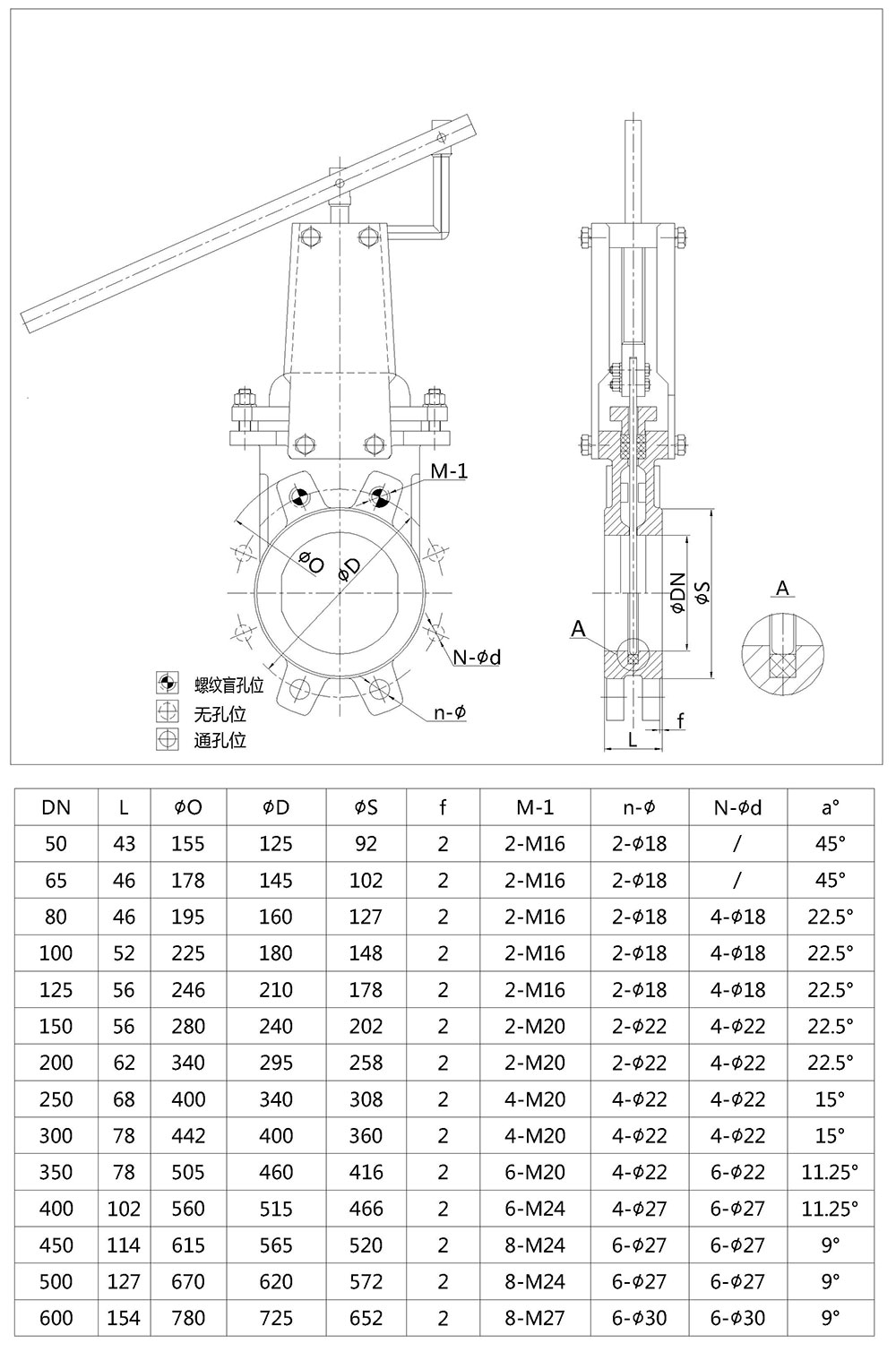

  • 尺寸表
  • 应用领域

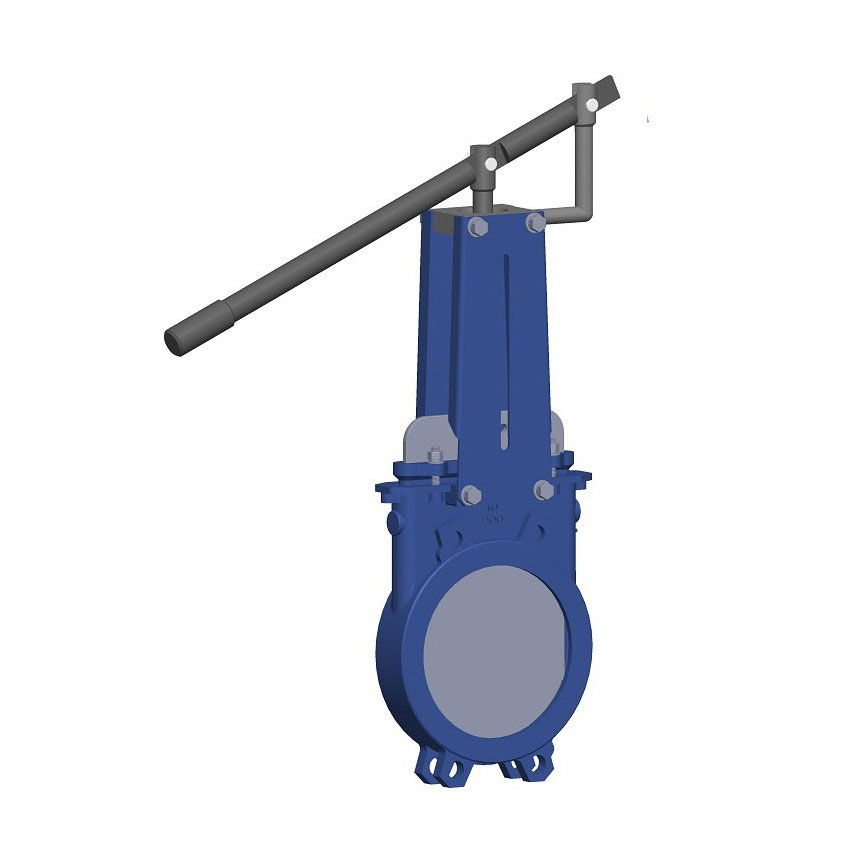

杠杆操作明杆双向密封浆液阀

产品描述QZB型刀闸阀是一种双向密封刀闸阀,是为一般工业行业设计制造的。球铁阀体采用整体式铸造结构,阀体左右两侧及中腔底部设有凹槽并装有弹性U型密封条, 当阀门关闭时闸板下移, 闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封,这种设计保证悬浮颗粒的无堵塞关闭。

型号QZB

口径: DN50-1600

阀体GGG40、HT200

闸板SS304、SS316、SS316L、SS310、2205、F53、F55

阀座EPDM,NBR、PTFE、Viton、金属阀座

填料:四氟、橡胶、石墨、芳纶,高水基

手动驱动方式: 分手轮驱动、伞齿轮驱动、正齿轮驱动,械杆,链轮等

自动驱动方式分电动,气动,液压式、电液动

工作压力:

DN 50 - DN 250        10 kg

DN 300 - DN 400       6 kg

DN 450                5 kg

DN 500 - DN 600       4 kg

DN 700 - DN 1200      2 kg

法兰连接标准 (根据要求可提供其他法兰标准):

PN10、PN16、ANSI B16.5 Class 150,、BS “D”&“E”

适用范围污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等


杠杆刀闸阀

适用范围: 污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
