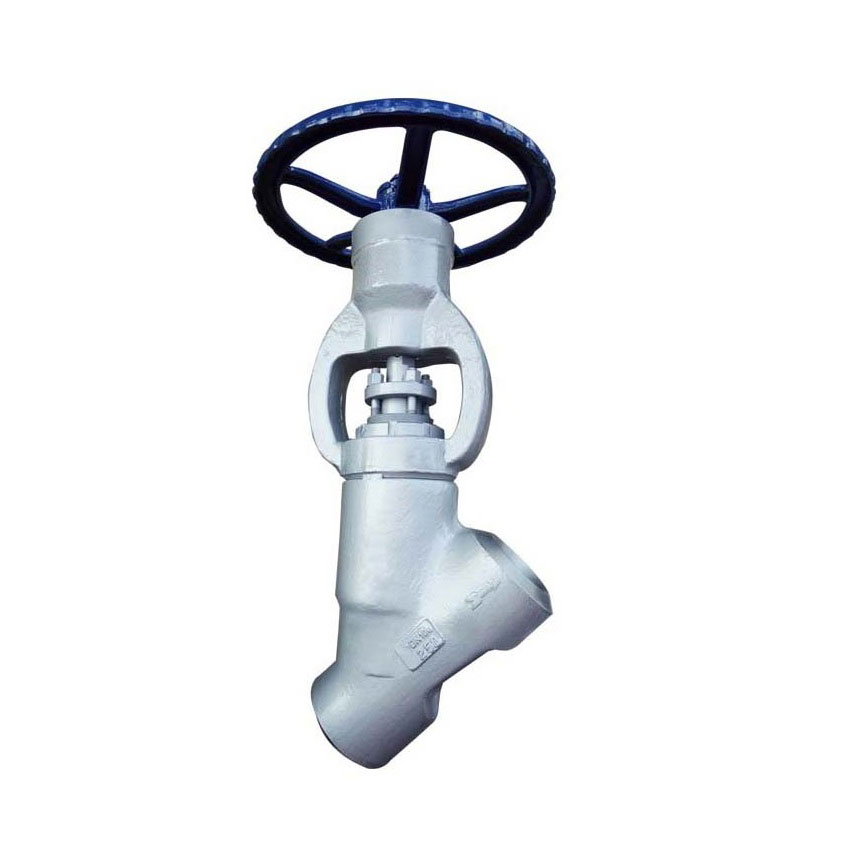

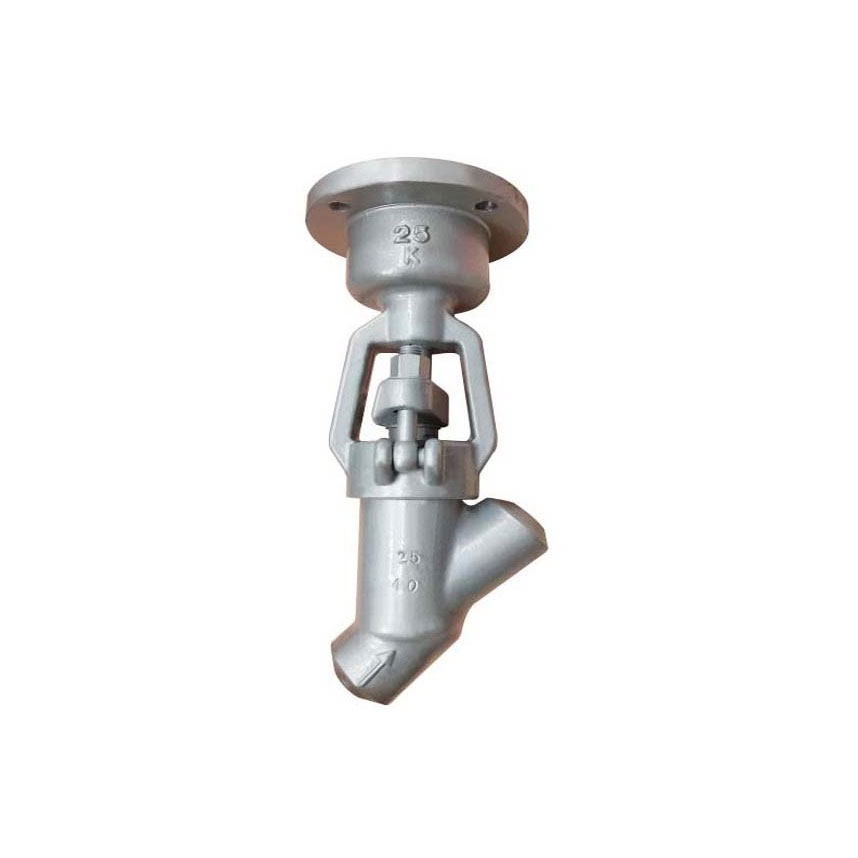

Y型截止阀

型号:J965Y(电动Y型高压截止阀),J65Y(手动Y型高压截止阀)
材质:CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12
适用:石油、化工、火力、制药、化肥、发电厂等行业
咨询电话 15167755669 15888733099
  • 产品说明
  • 组装图
  • 尺寸表
  • 应用领域

产品型号: J965Y(电动Y型高压截止阀),J65Y(手动Y型高压截止阀)

阀体材质: CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12

口径范围: DN10-DN300  3/8”-12”

压力范围: 10-75MPa 150LB-4500LB

温度范围: -196°C~600°C

应用行业: 石油、化工、火力、制药、化肥、发电厂等行业

应用标准:

设计制造: JB/T 3595 BS1873 API600

结构长度: JB/T 2766 GB/T15188.1 ASME B16.10

对焊连接: ANSI B16.25

检验标准: JB/T 3595 API 598

压力/温度:JB/T 3595 ANSI B16.34

产品用途 安装在锅炉主给水管道上,作为启闭装置用,阀门必须处于全开或全关状态,不能作为调节阀使用,阀门是Y型阻力小,阀杆中心线与支管中心线是45度角

结构特点
1,采用压力自紧式密封结构,用牵制板予紧密封圈,密封圈采用成型的柔性石墨圈,介质压力越高,密封性能越好.
2,采用撞击式手轮减少了操作力.
3,阀座嵌入阀体,平面密封,阀瓣与阀座密封面均采用钴基硬质合金等离子喷焊而成,耐磨,抗擦伤,阀杆表面经抗蚀性氮化处理,介质从阀瓣下面流入.

产品用途 安装在锅炉主给水管道上,作为启闭装置用,阀门必须处于全开或全关状态,不能作为调节阀使用,阀门是Y型阻力小,阀杆中心线与支管中心线是45度角
