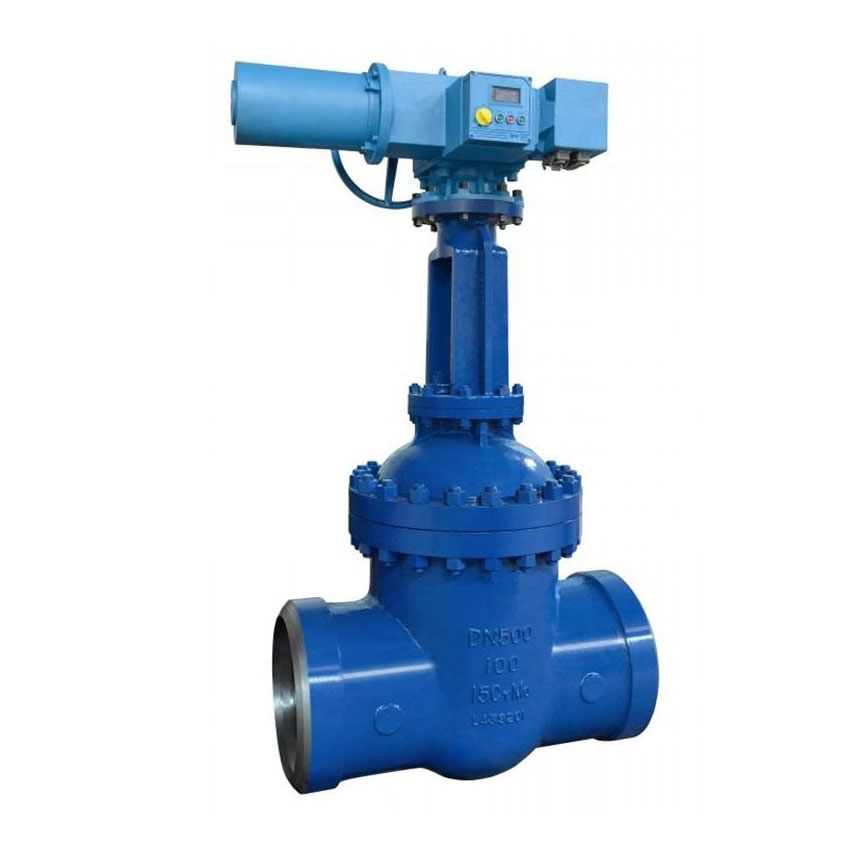

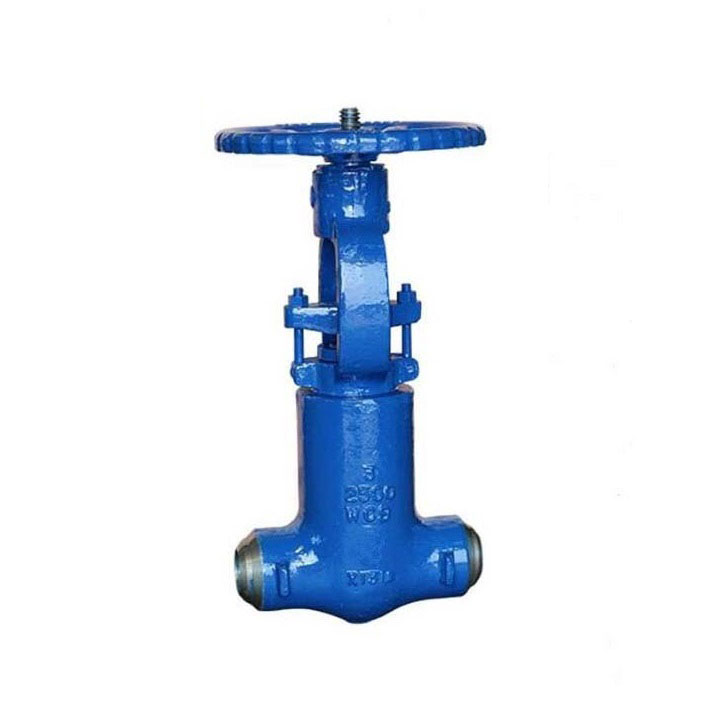

对焊连接高压电站闸阀

产品型号: Z941Y, Z961Y

阀体材质: CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12

口径范围: DN10-DN1000  3/8”-40”

压力范围: 10-75MPa 150LB-4500LB

温度范围: -196°C~600°C

应用行业: 石油、化工、火力、制药、化肥、发电厂等行业

应用标准:

设计制造: GB/T12234 ASME B16.34

结构长度: JB/T3595 ASME B16.10 GB/T12221 GB/T15188.1

对焊连接: JB/T3595 GB/T12224 ANSI B16.25

检验标准: JB/T 3595 MSS SP61 API 598

压力/温度:JB/T 3595 ASME B16.34

工作原理和结构说明：

1、采用用流道等径直通结构，极大降低了流阻系数与能量的损耗，显著提高了阀门使用寿 命和性能。

2、阀门中腔采用压力自紧式密封结构，密封性能好。

3、闸板与阀座密封面采用硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。

4、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀性合抗擦伤性。

5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

阀门安装:

１、阀门安装前应仔细核对阀门标志是否与使用要求相符，并注意介质流动方向只能与阀体上的箭头指示方向一致。

２、安装前应检查阀门通道和密封面，如有污垢附着，应及时清理。

３、安装前应仔细检查手动装置操作是否灵活，有无卡阻现象。

维护、保养和使用注意事项 :
1、阀门应存放在干燥、通风的室内，阀门两端应堵塞。
2、长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防止密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5、阀门使用后应定期检查，检查主管道密封面以及旁通密封面。若损坏失效，应及时修理或更换。

用途： “高温高压电站闸阀”也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
