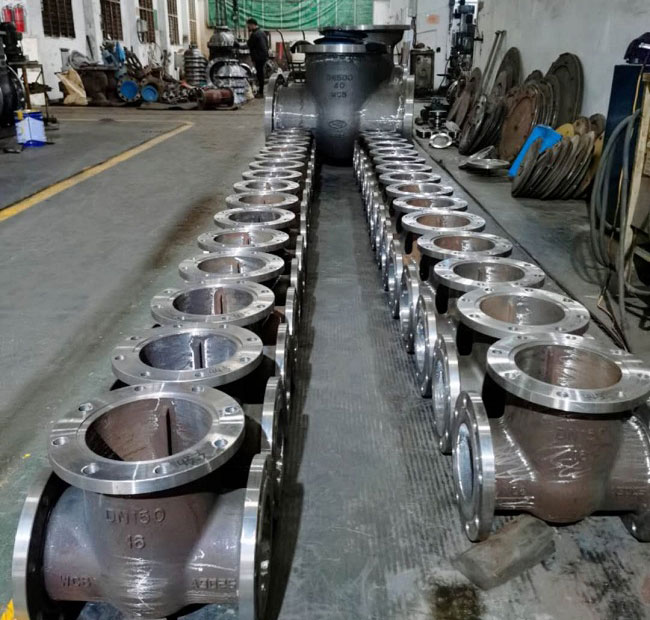

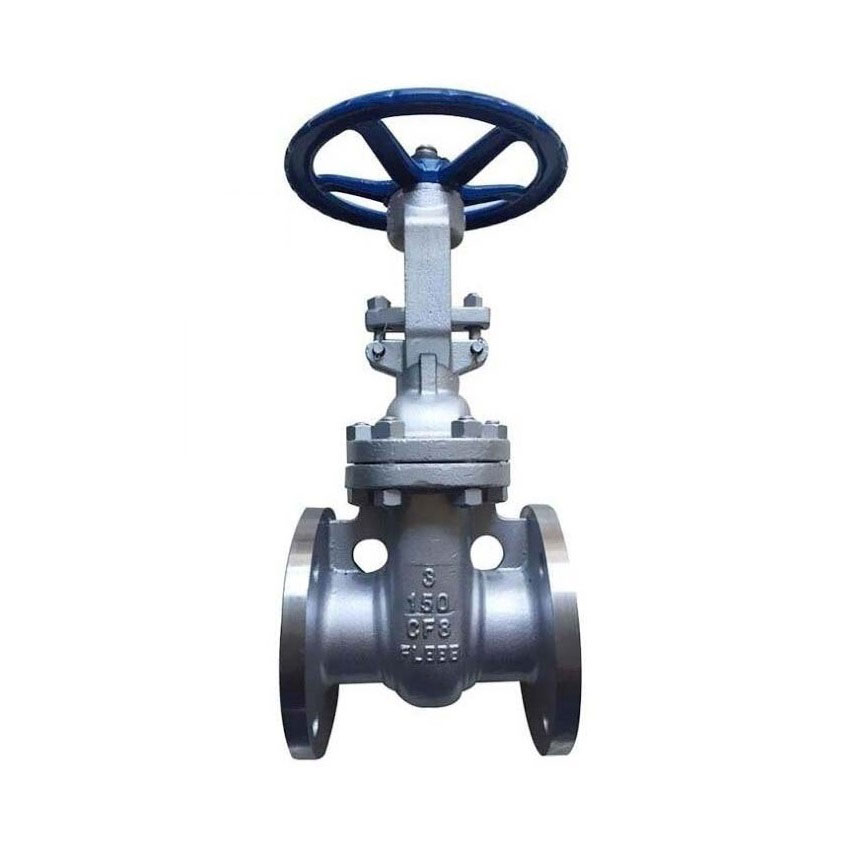

美标不锈钢法兰闸阀
产品型号: Z941Y, Z961Y
阀体材质: CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12
口径范围: DN10-DN1000 3/8”-40”
压力范围: 10-75MPa 150LB-4500LB
温度范围: -196°C~600°C
应用行业: 石油、化工、火力、制药、化肥、发电厂等行业
应用标准:
设计制造: ASME B16.34
结构长度: ASME B16.10
对焊连接: ANSI B16.25
检验标准: API 598
压力/温度:ASME B16.34
工作原理和结构说明:
1、采用用流道等径直通结构,极大降低了流阻系数与能量的损耗,显著提高了阀门使用寿 命和性能。
2、阀门中腔采用压力自紧式密封结构,密封性能好。
3、闸板与阀座密封面采用硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀性合抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
阀门安装:
1、阀门安装前应仔细核对阀门标志是否与使用要求相符,并注意介质流动方向只能与阀体上的箭头指示方向一致。
2、安装前应检查阀门通道和密封面,如有污垢附着,应及时清理。
3、安装前应仔细检查手动装置操作是否灵活,有无卡阻现象。
维护、保养和使用注意事项 :
1、阀门应存放在干燥、通风的室内,阀门两端应堵塞。
2、长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防止密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5、阀门使用后应定期检查,检查主管道密封面以及旁通密封面。若损坏失效,应及时修理或更换。
用途:石油、化工、火力、制药、化肥、发电厂等行业
